冷凝彎 冷凝圈
冷凝圈 冷凝彎
文字：[大][中][小]
2022-06-13 09:48:32
瀏覽次數：
很大允許工作壓力:20Mpa
很大允許耐壓:30Mpa
產品簡介

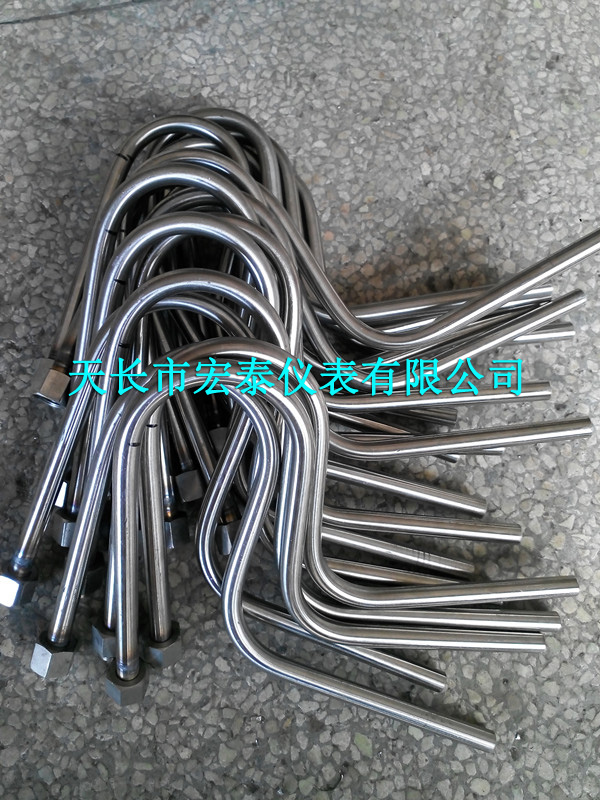

壓力表冷凝管，壓力表冷凝圈，壓力表冷凝彎管，冷卻被測介質，平緩壓力波動 冷凝管主要應用在具滲透或飽和的蒸氣高溫環境之下，避免壓力表內部直接與高溫流體接觸。
產品詳細信息
一、概述：
壓力表冷凝管，壓力表冷凝圈，壓力表冷凝彎管，壓力緩沖管 是用來連接壓力表與壓力表測量的設備或管道之間的配件，是用來冷卻被測量介質，平 緩壓力波動，在具滲透或飽和的蒸汽高溫環境之下，避免壓力表與內部直接與高溫流體接觸，對壓力表彈簧的瞬時沖擊，是對壓力表進行保護的裝置。
壓力表冷凝管，壓力表冷凝圈，壓力表冷凝彎管，壓力緩沖管，冷凝管主要應用在具滲透或飽和的蒸氣高溫環境之下，避免壓力表內部直接與高溫流體接觸。
冷卻被測介質，平緩壓力波動
型號：M14×1.5 M20×1.5
材料為:銅質 或者不銹鋼
壓力表冷凝圈的形式有：直型或直角型等．
廣泛用于啤酒，飲料，食品，造紙，制藥，化工，鍋爐等行業的設備工藝管道上要求對流體壓力進行測量的場合．
接頭有：M20*1.5-G1/2,M14*1.5-G1/2等或非標定做．
很高溫度：400℃
材質：鐵制，銅制，不銹鋼302，304，316
標準：GB12459-90.DIS.JIS

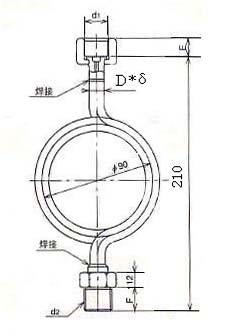

二、外形尺寸及參數:
材質 | d1 | d2 | E | F | D*δ |
銅管 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | 14 | 14 | ￠14*2 ￠18*3 |
20 | 20 | ||||
14 | 14 | ||||
20 | 20 | ||||
14 | 14 | ||||
20 | 20 | ||||
不銹鋼304 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | 14 | 14 | ￠14*2 ￠18*3 |
20 | 20 | ||||
14 | 14 | ||||
不銹鋼316 | 20 | 20 | |||
14 | 14 | ||||
20 | 20 |
很大允許耐壓:30Mpa
